一、应用说明
本品是一种中温锌钙系磷化液，该品可在短时间内使被处理钢铁工件表面形成一层结晶细而致密的磷化膜，膜呈浅灰色至深灰色，磷化膜细致均匀、耐蚀耐磨性能好，明显提高基体与涂层的结合力，磷
化后的工件既可用作涂装前的表面磷化处理，也可配合防锈剂作为产品最终处理。
二、建议处理工艺过程
人工预处理→除油脱脂→水洗→酸洗除锈→水洗→水洗→表调→磷化→80℃以上热水洗→干燥→涂装处理→防锈油油封处理。

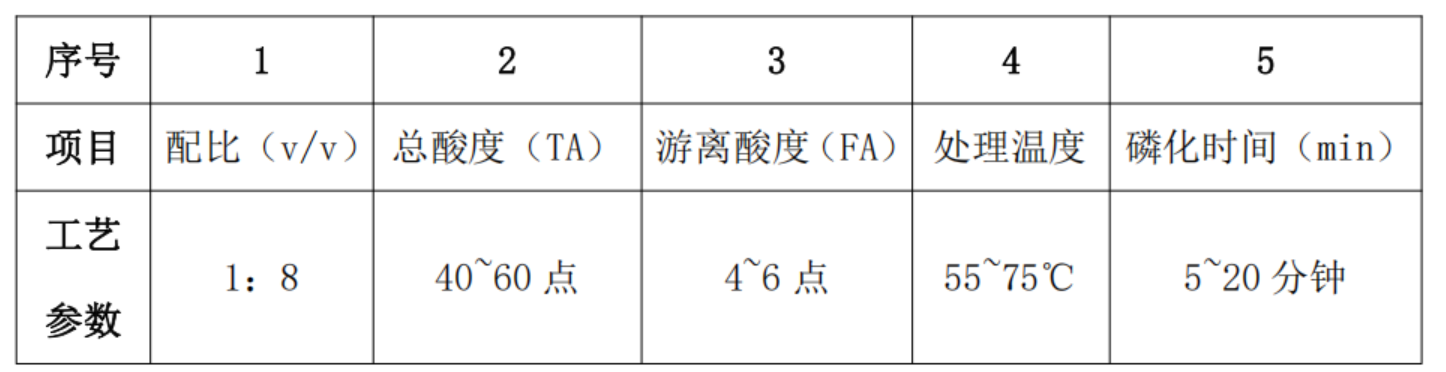

三、主要技术工艺参数
三、槽液日常管理及维护：（浸泡处理方式）
第一次建槽浓度为 11%（按体积比）最好配洁净自来水，并充分搅拌槽液，加温到规定的温度、检验总酸度及游离酸度合格，就可使用；使用过程中，浓度及液面会不断下降，要经常检验并进行补充调
整。磷化槽应为不锈钢、厚壁塑料板或碳钢（内衬防腐衬里）制。
四、检验方法
总酸度：用 10ml 吸液管吸取 10ml 处理液到 250ml 三角烧杯中，加 50ml 蒸馏水摇匀，加 2-3 滴酚酞指示剂，用 0.1N NaOH 溶液滴定，颜色从无色到粉红色为终点，所消耗的 ml 数为总酸度点数。
游离酸度：用 10ml 吸管吸取 10ml 处理液到 250ml 三角烧标中，加 50ml 蒸馏水摇匀，加 2-3 滴溴酚蓝指示剂，用 0.1 N NaOH 溶液滴定，颜色从黄色到蓝紫色为中点，所消耗的 ml 数为游离酸度点数。
陕公网安备61011602000691号
