一、应用说明
本品是一种高温耐蚀锌锰系磷化液。可广泛用于铁道机车、轴承、缸套、活塞环、摩托车、汽车等磷化质量要求较高领域工件的表面处理，磷化后的工件既可配合防锈剂最终处理，也可用于钢铁工件电泳、喷塑、喷漆、浸塑等表面涂装前的表面磷化处理。
二、主要特点
本品成膜速度快，工艺简单，沉渣少，磷化膜呈深灰色或黑灰色(与基体材料有关)，磷化膜细致均匀、耐蚀性优异、抗磨性能好。磷化膜的耐腐蚀性能：硫酸铜点滴试验大于 3 分钟；中性盐雾试验大于 20 小时；3%NaCI 盐水浸泡试验大于 8 小时；膜的厚度：8-15lμm
三、建议处理工艺过程
1.脱脂→水洗→磷化→凉水洗→热水洗→干燥→涂装或防锈剂处理
2.脱脂→水洗→酸洗→水洗→水洗→表调→磷化→热水洗→干燥→涂装或防锈剂处理
3.除油除锈→水洗→水洗→表调→磷化→水洗→热水洗→干燥→涂装或防锈剂处理

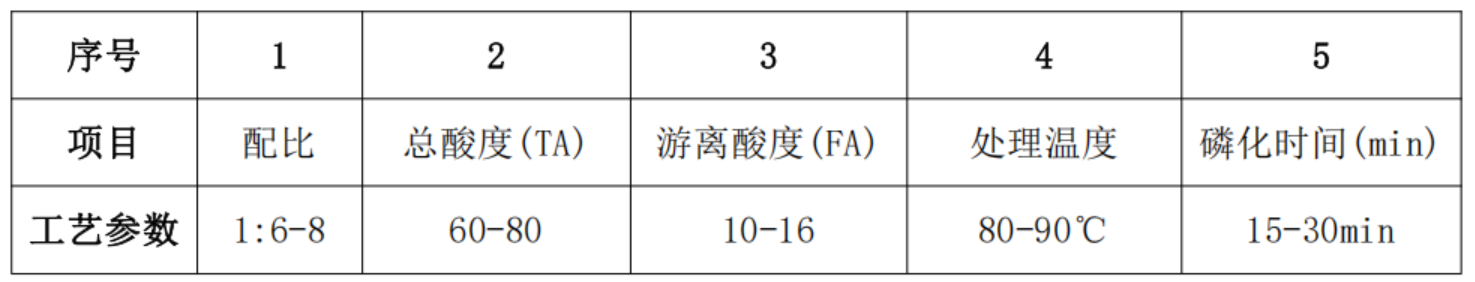

四、主要技术工艺参数
五、槽液的配制(以 1000L 槽液计算)：(浸泡处理方式)
第一次建槽浓度为 1:6(按体积比)，即在 1000L 处理槽中加入洁净水600L，加入 FB-706 耐蚀高温锌锰系磷化液 80-100L，充分搅拌槽液，加温到规定的温度，检验总酸度及游离酸度到工艺范围就可使用。
六、槽液的日常管理及维护
使用过程中，浓度会不断下降，要经常检验以便进行补充调整。
1.游离酸度调整：加入 16-18g/L 浓缩液，游离酸可提高约 0.5 点,加入 0.5g/L 氧化锌，游离酸可降低约 1 个点。
2.总酸度调整：加入浓缩液 16-18g/L，总酸度可提高约 5 个点，加水稀释工作液可降低总酸度。
陕公网安备61011602000691号
